El pantógrafo es una parte esencial de los trenes eléctricos, encargado de captar la energía eléctrica de la catenaria y transmitirla al tren para su funcionamiento. En este artículo, exploraremos en detalle qué es un pantógrafo, cómo funciona y cuáles son sus características principales.
¿Qué es un pantógrafo?

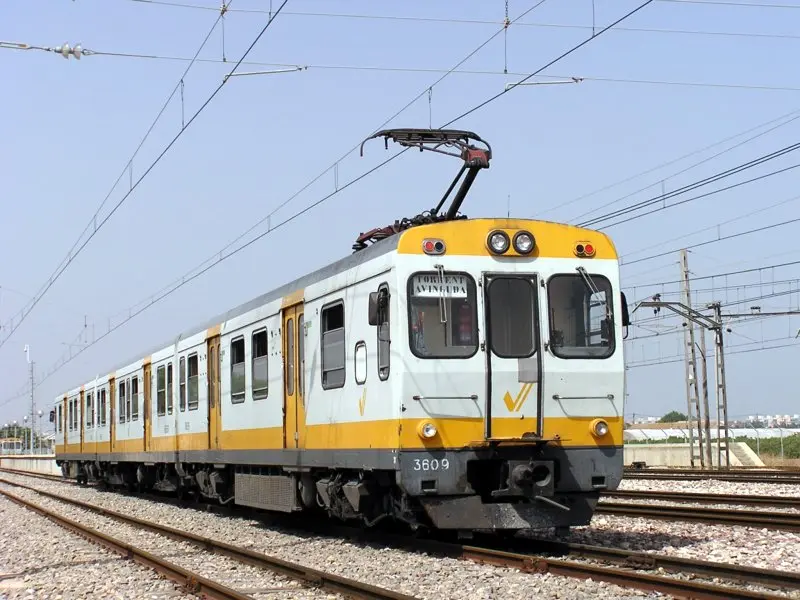

Un pantógrafo es un dispositivo que se encuentra en la parte superior de los trenes eléctricos y su función principal es establecer el contacto eléctrico con la catenaria, una serie de cables aéreos que suministran la energía eléctrica necesaria para el funcionamiento del tren. El pantógrafo está compuesto por una estructura articulada que se encarga de mantener el contacto con la catenaria y de transmitir la electricidad al sistema de tracción del tren.
¿Cómo funciona un pantógrafo?
El funcionamiento del pantógrafo se basa en el principio de contacto deslizante. La parte inferior del pantógrafo cuenta con un conjunto de escobillas o zapatas que se deslizan sobre los cables de la catenaria, estableciendo así el contacto eléctrico. Estas escobillas están fabricadas con materiales conductores de electricidad, como el cobre o el bronce, que permiten la transmisión eficiente de la corriente eléctrica.
Para garantizar un contacto óptimo entre el pantógrafo y la catenaria, el dispositivo cuenta con un mecanismo de suspensión que permite ajustar la altura y la inclinación del pantógrafo de acuerdo a la geometría de la catenaria. Esto garantiza un contacto constante y seguro, incluso en curvas o desniveles del terreno.
Características principales del pantógrafo
El pantógrafo presenta varias características que son fundamentales para su correcto funcionamiento:
- Material conductor: Las escobillas del pantógrafo están fabricadas con materiales conductores de electricidad, como el cobre o el bronce. Esto garantiza una transmisión eficiente de la energía eléctrica.
- Mecanismo de suspensión: El pantógrafo cuenta con un mecanismo de suspensión que permite ajustar la altura y la inclinación del dispositivo. Esto asegura un contacto constante y seguro con la catenaria, incluso en condiciones adversas.
- Resistencia al desgaste: Debido al constante contacto y deslizamiento sobre los cables de la catenaria, el pantógrafo está expuesto a un desgaste considerable. Por ello, es importante que esté fabricado con materiales resistentes al desgaste, como el acero inoxidable.
sobre el pantógrafo
A continuación, responderemos algunas consultas habituales sobre el pantógrafo de un tren:
¿Todos los trenes eléctricos utilizan pantógrafo?
No todos los trenes eléctricos utilizan pantógrafo. Algunos trenes utilizan sistemas de alimentación eléctrica diferentes, como el tercer riel. Sin embargo, el pantógrafo es el sistema más comúnmente utilizado para captar la energía eléctrica de la catenaria en trenes de alta velocidad y regionales.
¿Cuál es la ventaja de utilizar un pantógrafo en lugar de otros sistemas de alimentación eléctrica?
El pantógrafo permite una mayor flexibilidad en la infraestructura ferroviaria, ya que no requiere la instalación de raíles adicionales o terceros rieles. Además, el pantógrafo permite una mayor eficiencia en la transmisión de la energía eléctrica, lo que se traduce en un menor consumo de energía y una mayor autonomía del tren.
El pantógrafo es una parte fundamental de los trenes eléctricos, permitiendo la captación y transmisión de la energía eléctrica necesaria para su funcionamiento. Gracias a su diseño y características, el pantógrafo garantiza un contacto constante y seguro con la catenaria, asegurando así un funcionamiento eficiente y fiable del tren.
